摘要：隨著燃料電池汽車產業的發展，其上游氫能產業也得到了迅速的發展，但氫能產業目前還面臨著生產、運輸和供氫基礎設施缺乏等問題，其中氫氣的運輸在整個氫能供應鏈的經濟、能耗性能中占有很大比重。本文主要討論氫氣運輸?shù)膸追N方式及安全性，分析了影響運氫方式的選擇因素和未來發展趨勢。

　　加氫站按制氫地點可分為外供氫加氫站和站內制氫加氫站，而對于外供氫加氫站，氫氣的運輸是重要的一環，目前主要有高壓氣體運輸、液態氫氣運輸和管道運輸?shù)确绞健?/p>

　　目前國內多采用高壓氣態運輸，國外液態運輸略多

　　(1)高壓氫氣運輸以長管拖車為主、結合集裝格小范圍補充。高壓氫氣運輸分為集裝格和長管拖車兩類，其中，集裝格由多個40L的、壓力為15Mpa的高壓儲氫鋼瓶組成，運輸較為靈活，適用于需求量小的加氫站;長管拖車結構為車頭部分和拖車部分，前者提供動力，后者主要提供存儲空間，由9個壓力為20Mpa、長約10m的高壓儲氫鋼瓶組成，可充裝約3500Nm3氫氣，且拖車在到達加氫站后車頭和拖車可分離，運輸技術成熟、規范較完善，國內的加氫站目前多采用此類方式運輸。

　　(2)液氫槽罐車氫氣容量高，國外較多采用該類運輸方式。液氫的體積能量密度為8. 5 MJ·L-1，是15Mpa壓力下氫氣的6.5倍。液氫槽罐車運輸是將氫氣深度冷凍至21K液化，再裝入隔溫的槽罐車中運輸，目前商用的槽罐車容量約為65 m3，可容納4000kg氫氣。國外加氫站使用該類運輸略多于高壓氣態長管拖車運輸。

　　(3)國外氣態管道應用相對較多，液態管道運輸技術要求較高。管道運輸分為氣態管道運輸和液態管道運輸兩類。氣態管道直徑約0.25～0.3m、壓力范圍為1~3Mpa，每小時流量約310~8900kg氫氣，目前該類管道總長度已超過16000km，主要分布在美國、加拿大和歐洲等地，其投資成本較天然氣管道高50~80%，其中大部分的成本用于搜尋合適的地質環境來布局管道線路;液態管道采用真空夾套絕熱技術，由內層和外層兩個等截面同心套管構成，且兩個管套中間抽成真空狀態，防止內管內液氫的溫度擴散。

　　(4)氫氣在鐵路和輪船上的運輸，需依托液氫技術，目前僅國外少量應用。其中深冷鐵路槽車長距離運輸液氫輸氣量大、又相對經濟，儲氣裝置常采用水平放置的圓筒形杜瓦槽罐，存貯液氫容量可達100m3，部分特殊的擴容鐵路槽車容量可達120~200 m3，目前僅在國外有非常少量的氫氣鐵路運輸路線。

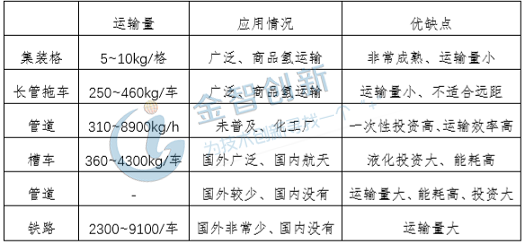

　　表1 氫氣運輸方式適用性及優缺點對比

　　(資料來源：《加氫站氫氣運輸方案比選》)

　　運氫方式存在安全隱患，可通過適當方式降低風險

　　目前的技術條件下，不同的運氫方式均有一定程度的危險性。高壓運輸方式具有易爆的危險性，、液氫運輸方式在熱量丟失后，會氣化使容器內壓力越來越高，形成易爆的危險特征、管道運輸?shù)妮敋涔荛L(zhǎng)期處于高壓下，易產生氫脆現象，使管道斷裂產生泄露。

　　(1)高壓氣體運輸方式存在一定的危險性，但能通過適當?shù)姆绞浇档惋L(fēng)險。在高壓運輸方式中，目前美國已出臺了相應的標準設計，如長管拖車需符合DOT-3AA/3AAX壓縮氣體運輸標準，使其安全系數達到2.48、出臺的E-8009標準，限定了儲氫材料的鋼材成分以及可承受的壓力等;我國上海則通過控制運氫外部溫度和時間段來提高運氫的安全性，如當戶外氣溫大于30℃，僅能在夜間運輸。高壓氣體運輸方式存在一定的危險性，但能通過適當?shù)姆绞浇档惋L(fēng)險。

　　(2)液氫運輸安裝卸壓閥調節內部壓力，無明火狀態不構成危險。由于液氫運輸?shù)膬?chǔ)氫裝置不能完全的隔熱，會造成液氫蒸發使裝置內壓力增大，但可在裝置上安裝卸壓閥，調節裝置內部壓力，且氫氣排出后擴散迅速，在戶外無明火狀態不會構成危險。

　　(3)管道運輸?shù)妮敋涔懿牧线x用鋁制復合材料，防止氫脆發生。管道使用的高強度鋼如錳鋼、鎳鋼等，若長期處于高壓氫氣的環境下，內部分子易受氫氣分子入侵，使強度變低，但鋁結構受此類影響較小，可采用鋁制合金作為內層材料，降低氫脆現象。

　　工業基礎和規模化程度影響地區輸氫方式

　　影響地區運氫方式的主要因素主要有工業基礎和燃料電池汽車的規模化程度。工業基礎方面，主要考慮當?shù)氐呐涮坠I(yè)，如是否有氫氣液化廠、管道等;燃料電池規模化方面，隨著燃料電池汽車的數量增多，需要的氫氣量也隨之增多，當燃料電池汽車的規模在萬輛或十萬輛時，每天需要的氫氣量為30噸或300噸，此時如都采用高壓氫氣運輸方式，則會造成運輸車輛的調配困難，需適時的增加液氫運輸車輛，且液氫運輸具有一定的規模效應，運氫成本在可接受范圍;當燃料電池汽車規模繼續擴大時，輸氫管道的規模化效應得到發揮，是更合適的輸氫方式。

　　因此，在目前千輛級燃料電池汽車規模條件下，高壓氣體運氫方式是較為簡單且經濟的方式;當車輛到達萬輛級規模時，采用液氫運輸方式性價比更高，而當車輛大規模商業化后，以管道輸送為主，其他方式為輔的方式更為合理。

　　結語

　　氫氣的運輸在整個氫能供應鏈的經濟、能耗和排放性能中占有很大比重;目前運氫方式主要有高壓氣體運輸、液態氫氣運輸和管道運輸?shù)确绞剑渲袊?guó)內多采用高壓氣態運輸，國外液態運輸略多，而管道非常少;運氫方式存在安全隱患，可通過適當方式降低風險;工業基礎和規模化程度影響地區輸氫方式。
